Как определить стандарт фитинга РВД
Четыре признака, по которым отличают стандарт фитинга, схемы уплотнений A–E и полный обзор DK, DKO, BSP, JIC, ORFS, SF, BANJO, NPTF, DKI, JIS.
4 признака стандарта фитинга
Стандарт легко перепутать на глаз — разные фитинги внешне похожи. Чтобы не ошибиться, изучите структуру фитинга по четырём признакам последовательно: от общего (гайка) к частному (резьба).

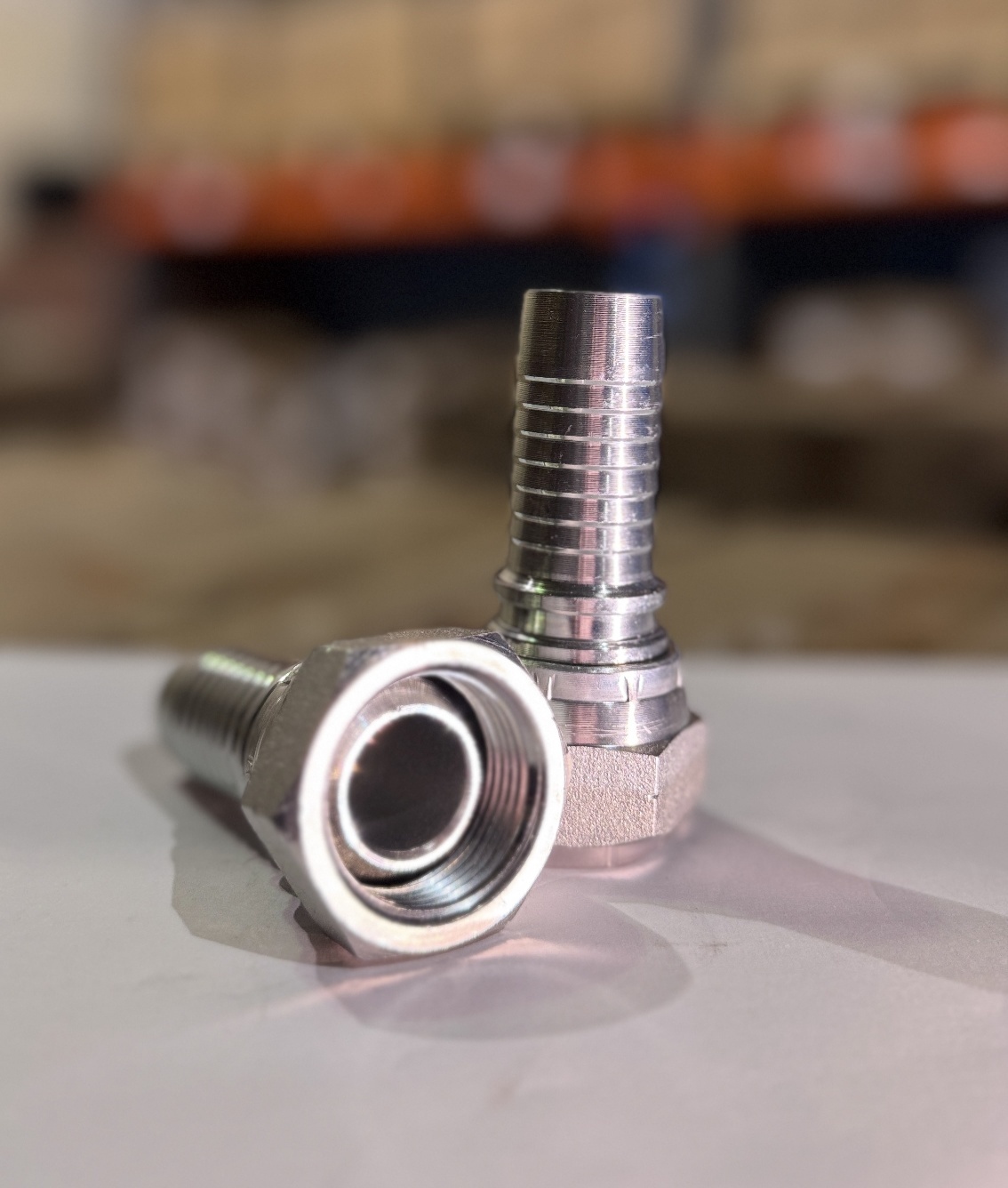

Накидная → DK, DKOL, DKOS, ORFS, DKI
Обжатая → BSP, JIC, JIS, BSP Flat
37° (сфера) — DK
24° с кольцом — DKOL/DKOS
0° плоский торец — ORFS
60° — BSP
74° обратный — JIC/DKI
60° обратный — JIS
Метрическая — DK, DKOL/S, DKI, JIS Komatsu
Труб. цилиндр. — BSP, JIS Toyota
UN/UNF — JIC, ORFS
Труб. коническая — NPTF
Ориентир для резьбы, но у разных производителей может отличаться — не точный критерий.
Типы уплотнений: A–E
Пять базовых схем уплотнения, которые встречаются в фитингах РВД. Форма конуса ниппеля — самый быстрый визуальный признак стандарта.
Всегда проверяйте угол ответного конуса. Фитинги JIS (60°) и JIC (74°) внешне похожи, но абсолютно несовместимы.
Шпаргалка: стандарт за 5 секунд
Если под рукой нет времени изучать все признаки — свяжите угол конуса и тип резьбы по таблице.
| Угол конуса | Резьба | Стандарт |
|---|---|---|
| 37°, сфера | Метрическая | DK |
| 24°, кольцо на ниппеле | Метрическая DIN 3865 | DKOL / DKOS |
| 0°, плоский торец, O-ring | UNF/UN | ORFS |
| 60°, наружный | Дюймовая трубная | BSP |
| 74°, обратный | UN/UNF | JIC |
| 74°, обратный | Метрическая | DKI |
| 60°, обратный, двойная гайка | Метрическая / трубная | JIS Komatsu / Toyota |
| 60°, коническая 1:16 | Дюймовая коническая | NPTF |
| Фланец, 4 отверстия | — | SF / SFL / SFS |
| Поворотное, болт с кольцами | Метрическая / дюймовая | BANJO |
Серии нагрузок и усиленные фитинги
Фитинги, как и рукава, делятся по сериям нагрузок. Например, фитинги лёгкой серии (DKOL) рассчитаны на меньшее давление, чем тяжёлая серия (DKOS), при том же размере резьбы! При выборе фитинга учитывайте тип самого РВД — 1SN, 2SN, 4SP, 4SH, R13, R15.
Рассчитан на меньшее рабочее давление при том же размере резьбы, что и тяжёлая серия.
Больший диаметр посадочного конуса — выдерживает более высокое давление при том же размере резьбы.
Для четырёх- и шестинавивочных тяжёлых рукавов (4SH, R15) используются специальные усиленные фитинги Interlock с замковой фиксацией. Замок предотвращает срыв фитинга при давлении свыше 400 бар для размеров шлангов от 1".
Обзор всех стандартов
Разнообразие стандартов обусловлено особенностями гидравлических узлов и страной их разработки. Один и тот же РВД может иметь на разных концах фитинги разных стандартов — заводы комбинируют узлы из разных стран.
Сфера («яблоко») под ответный штуцер с углами уплотнения 37° (разновидности 24° и 60°), метрическая резьба в миллиметрах. Также встречается под обозначениями DKL, DKM. Разработан в СССР в 1950-х как альтернатива зарубежным фитингам, отвечает ГОСТ 42705-81. Пониженные параметры по давлению и динамическим нагрузкам, проблемы совместимости между производителями. Распространён на российской и европейской технике.
Посадочный конус 24°, уплотнительное кольцо на кончике ниппеля, накидные гайки, метрическая резьба DIN 3865. DKOL — лёгкая серия, DKOS — тяжёлая (отличаются диаметром посадочного конуса).
British Standard Pipe — английский стандарт дюймовой трубной резьбы с углом профиля резьбы 55°. Уплотнение BSP идёт по отдельному конусу 60°. Резиновое кольцо в начале конуса встречается редко. BSPT — конический вариант резьбы того же семейства.
Joint Industries Council. Обратный конус уплотнения 74° («JIC74°»), дюймовая резьба UNF. Разработан в США в 1950-х для соединений труб отбортовкой.
O'Ring Face Seal. Торцевое уплотнение кольцом круглого сечения. Разработан для высоких давлений, устойчив к вибрациям и импульсам — часто применяется на строительной технике.
Для подключения к гидравлическим насосам — через полуфланец или фланец с 4 отверстиями. SFL — лёгкая серия (3000 psi), SFS — тяжёлая серия (6000 psi), SF CAT — фланцы Caterpillar (6000 psi).
Кольцевые ниппели — поворотное соединение из корпуса, пустотелого болта с отверстиями и уплотнительных колец. Фитинг для болтов с трубной дюймовой резьбой G или с метрической резьбой M. Поворот — только до затяжки болта.
Посадочный конус 60°, коническая резьба с конусностью 1:16 (угол конуса 3°34'48"), соответствует ГОСТ 6111-52.
Соединения с метрической резьбой и обратным конусом уплотнения 74°. Резьба с профилем 60° по ГОСТ 9150, диаметры и шаги по ГОСТ 8724.
Обратный конус уплотнения 60°. Komatsu (JIS Metric) — метрическая резьба; Toyota (JIS BSP) — дюймовая трубная. Как правило, идут с двойной гайкой.
