1SN, 2SN и 2SC: в чём разница между рукавами высокого давления
Три самых популярных типа РВД внешне похожи, но значительно различаются по конструкции, давлению и размерам. Заменить один другим без проверки — значит рисковать оборудованием. Разбираем разницу наглядно.
Структура рукава: слои в разрезе
Полная таблица сравнения
| Параметр | 1SN | 2SN | 2SC |
|---|---|---|---|
| Стандарт | DIN EN 853 1SN SAE 100 R1AT | DIN EN 853 2SN SAE 100 R2AT | DIN EN 857 2SC SAE 100 R16 |
| Оплётка | 1 слой стальной проволоки | 2 слоя стальной проволоки | 2 слоя стальной проволоки |
| Макс. давление DN10 | 215 бар | 330 бар | 330 бар |
| Наружний диаметр DN10 | 17.8 мм | 20.6 мм | 17.8 мм |
| Мин. радиус изгиба DN10 | 130 мм | 130 мм | 90 мм |
| Вес | легче | тяжелее | как 1SN |
| Типичное применение | станки, погрузчики, сельхозтехника | строительная техника, прессы | стеснённые места монтажа |
Главное: 2SN и 2SC — в чём разница?
Это самый частый вопрос. Оба рукава имеют две оплётки и одинаковое рабочее давление. Разница одна — в наружном диаметре:
2SN
Стандартный наружный диаметр. Толстая наружная оболочка — лучше защищает от механических повреждений и абразивного износа.
2SC = «compact»
Меньший наружный диаметр — сопоставим с 1SN. Тонкая наружная оболочка позволяет проложить рукав там, где 2SN уже не влезает. Меньший радиус изгиба.
Ответы на частые вопросы
► Можно ли заменить 2SN на 2SC?
Да, если совпадает DN и рабочее давление. Оба имеют две оплётки и сопоставимое давление. Но учтите: наружный диаметр 2SC меньше — проверьте муфты и фитинги, они тоже должны соответствовать типу рукава.
► Можно ли заменить 2SN на 1SN?
Нет, если давление системы выше 215 бар. 1SN имеет одну оплётку и значительно ниже рабочее давление. Установка 1SN вместо 2SN при высоком давлении — риск разрыва и аварии.
► Как отличить 1SN от 2SN визуально?
По наружному диаметру и маркировке на рукаве. 2SN толще при одинаковом DN. Надёжнее всего читать маркировку на оболочке рукава — тип всегда указан явно.
Когда что выбрать
| Ситуация | Рекомендация |
|---|---|
| Давление до 200 бар, нет ограничений по габаритам | 1SN — дешевле, легче |
| Давление 200–400 бар, пространства достаточно | 2SN — надёжное универсальное решение |
| Давление 200–400 бар, мало места или нужен малый радиус изгиба | 2SC — компактное решение без потери давления |

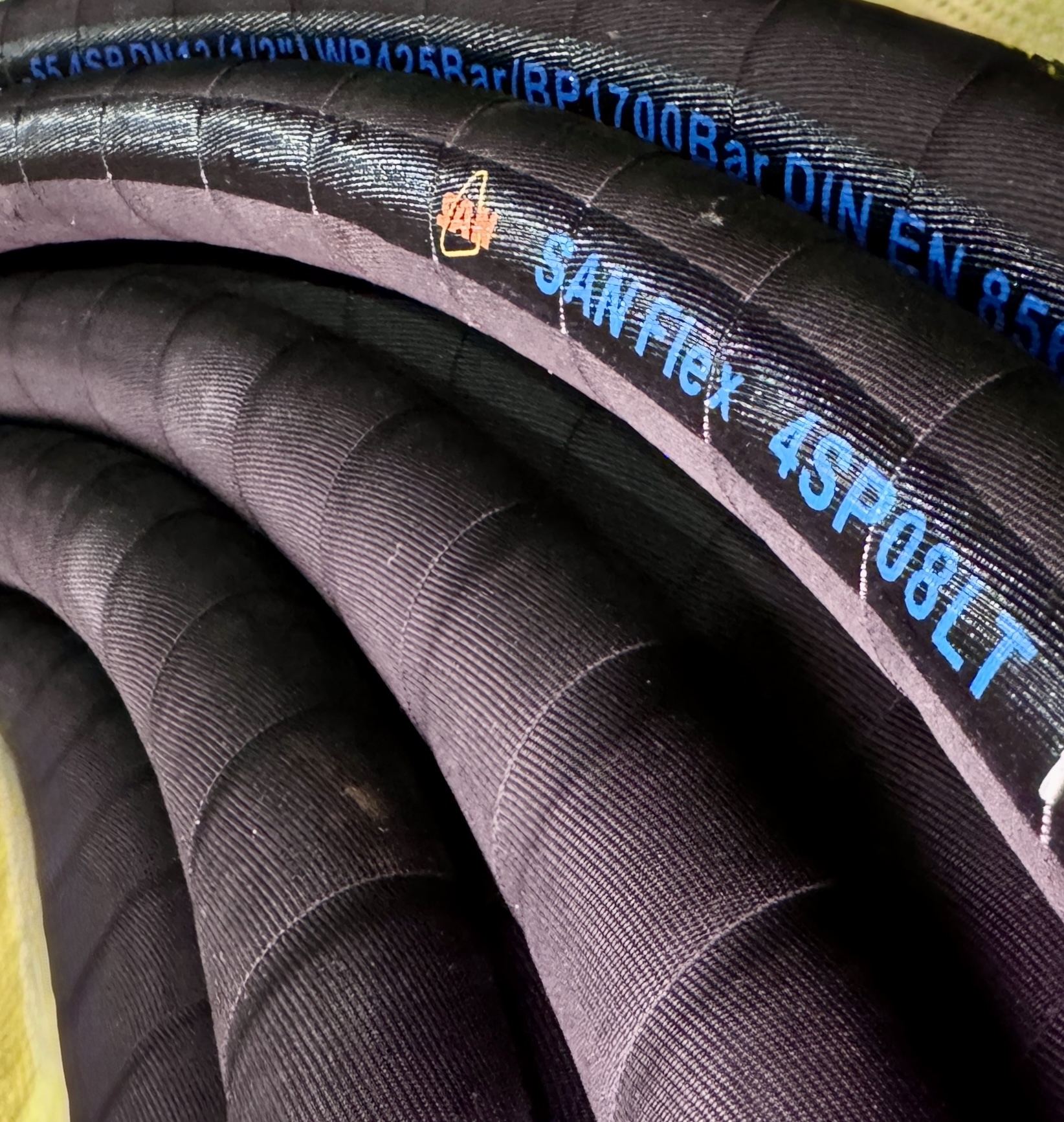

| Давление свыше 400 бар | 4SP / 4SH — спиральные рукава |
Не уверены в выборе? Пришлите фото старого рукава или маркировку — специалист SAN FLEX подберёт аналог за 2 часа.
