РВД: виды рукавов и в чём разница между 1SN, 2SN, 2SC, 4SP, 4SH
Одна из первых сложностей при подборе рукава высокого давления — разобраться, чем отличаются друг от друга серии 1SN, 2SN, 2SC, 4SP и 4SH. Разница не в названии, а в конструкции армирующего слоя, и именно она определяет, какое давление выдержит рукав и в какой гидросистеме его можно использовать.

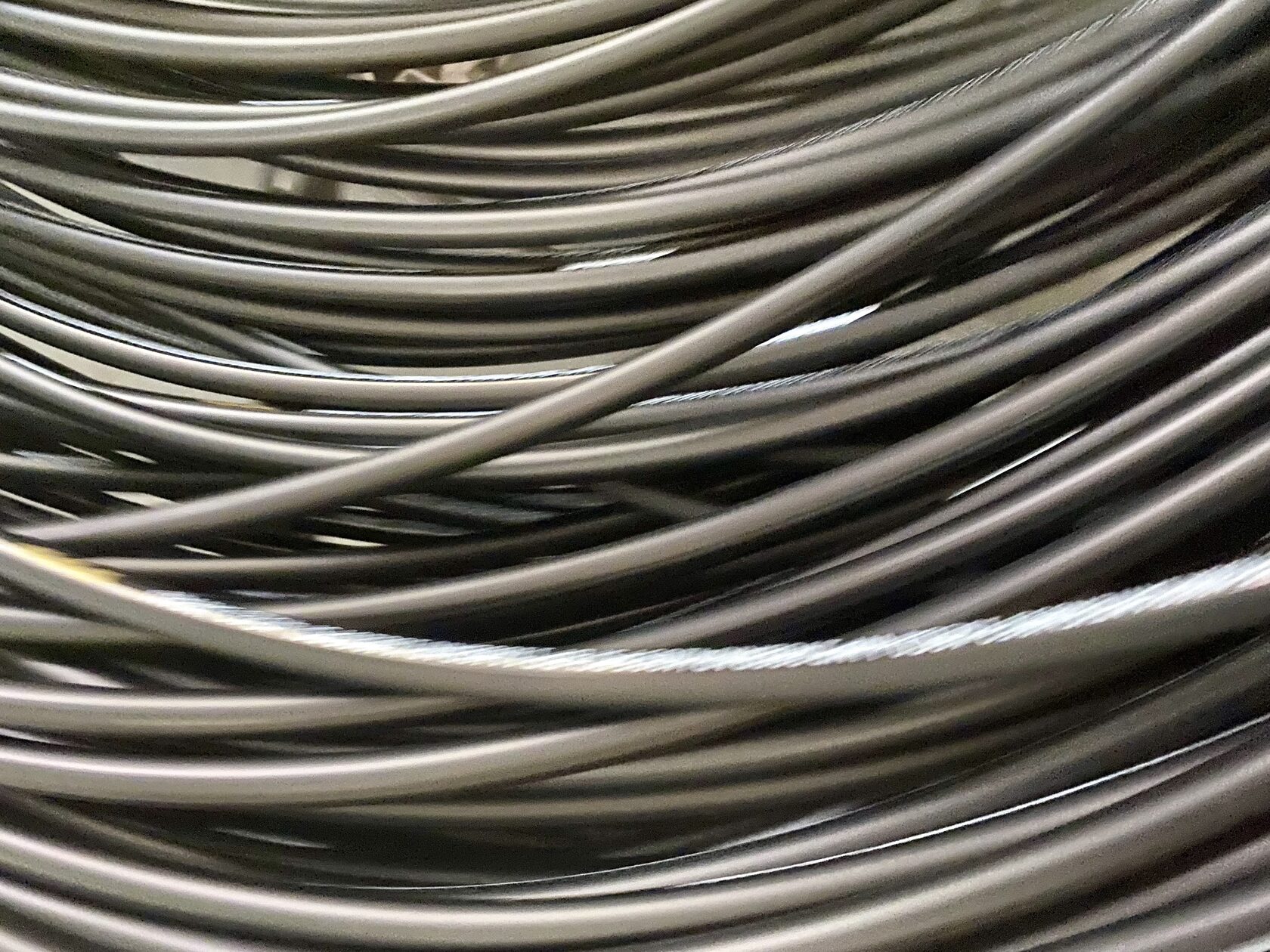

Рукав высокого давления (РВД) — это гибкий трубопровод для гидравлических систем, состоящий из трёх слоёв: внутренней резиновой трубки (контактирует с рабочей жидкостью), армирующего слоя (стальная оплётка или навивка — от него зависит прочность) и наружной защитной оболочки. Именно тип и количество слоёв армирования и определяют серию рукава.
Оплетённые рукава (1SN, 2SN, 2SC) — армирующие проволоки переплетены по диагонали, как в косичке. Такая конструкция более гибкая, подходит для рукавов меньшего диаметра и среднего давления.
Навивочные рукава (4SP, 4SH) — проволока намотана слоями по спирали. Это делает рукав жёстче, зато позволяет выдерживать значительно более высокое давление и ударные нагрузки — такие рукава используют в тяжёлой технике.
| Серия | Армирование | Стандарт | Особенность |
|---|---|---|---|
| 1SN | 1 слой оплётки | EN 853 1SN / SAE 100R1AT | Базовый рукав, среднее давление, самый распространённый |
| 2SN | 2 слоя оплётки | EN 853 2SN / SAE 100R2AT | Выше давление, чем у 1SN, схожая гибкость |
| 2SC | 2 слоя оплётки (компакт) | EN 857 2SC | Давление как у 2SN, но меньший наружный диаметр — для тесных мест |
| 4SP | 4 слоя навивки | DIN EN 856 4SP | Высокое давление, средний диаметр |
| 4SH | 4-6 слоёв навивки | DIN EN 856 4SH | Максимальное давление, для больших диаметров и тяжёлой техники |
- Смотрите на рабочее давление гидросистемы — оно указано в паспорте техники, серия рукава должна быть рассчитана с запасом.
- Учитывайте диаметр под фитинг (DN) — от него зависит, какая муфта подойдёт при опрессовке.
- Для тесных мест монтажа выбирайте 2SC вместо 2SN — по давлению они одинаковы, но 2SC компактнее.
- Для спецтехники, где нужен большой диаметр и максимальное давление — 4SP/4SH.
После того как определились с серией — параметры под опрессовку (артикул муфты, диаметр до и после обжима) удобно смотреть в нашей таблице опрессовки.
