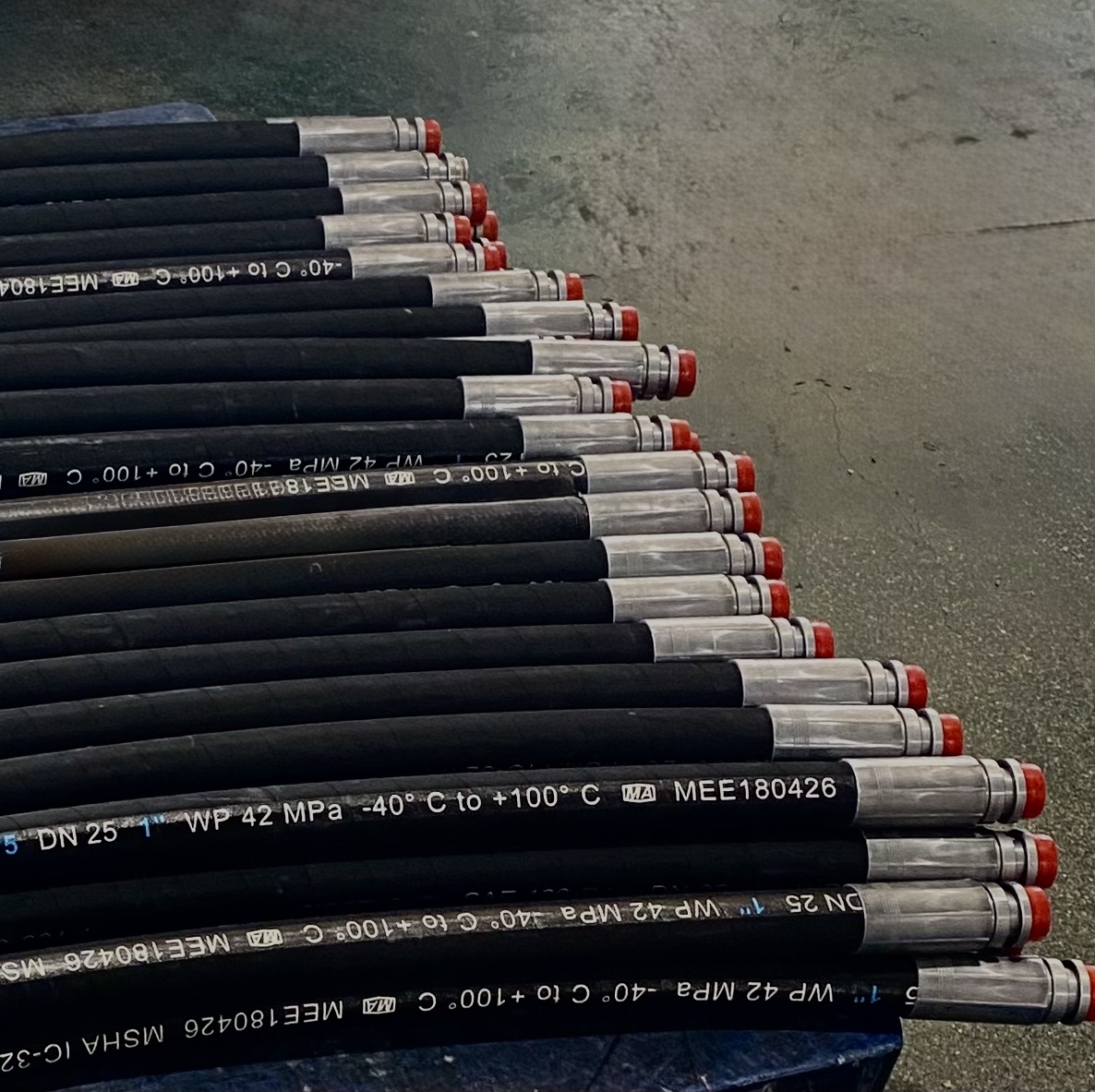

Представленная таблица поможет вам самостоятельно изготовить рукава высокого давления из комплектующих SAN-flex:
- подобрать необходимые муфты
- выбрать размер обжимных кулачков
Таблица опрессовки РВД
san-flex.ru
+7 981 285 13 13 trade@san-flex.ru
| Размер рукава | 1SN | 2SN | 2SC | 4SP | 4SH | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Муфта | Ø До об. | Ø Обж. | Муфта | Ø До об. | Ø Обж. | Муфта | Ø До об. | Ø Обж. | Муфта | Длина | Ø До об. | Ø Обж. | Муфта | Длина | Ø До об. | Ø Обж. | |||
| DN | Дюйм | Dash | Код № | мм | мм | Код № | мм | мм | Код № | мм | мм | Код № | мм | мм | мм | Код № | мм | мм | мм |
| 6 | 1/4" | -4 | 03310-04 | 23 | 18 | 03310-04 | 23 | 19 | 03310-04 | 23 | 18,2 | 00400-04 | 22 | 19,3 | |||||
| 8 | 5/16" | -5 | 03310-05 | 24 | 18,7 | 03310-05 | 24 | 20,1 | 03310-05 | 24 | |||||||||
| 10 | 3/8" | -6 | 03310-06 | 26 | 20,6 | 03310-06 | 26 | 22,2 | 03310-06 | 26 | 22 | 00400-06 | 30-31 | 25,5 | 22,5 | ||||
| 12 | 1/2" | -8 | 03310-08 | 29 | 23,7 | 03310-08 | 29 | 24,5 | 03310-08 | 29 | 23,6 | 00400-08 | 33-35 | 29 | 25,8 | ||||
| 34S-08 | 28 | 26,2 | |||||||||||||||||
| 16 | 5/8" | -10 | 03310-10 | 33 | 26,4 | 03310-10 | 33 | 27,7 | 03310-10 | 33 | 27,2 | 00400-10 | 34-36 | 32,5 | 29,2 | ||||
| 34S-10 | 31 | 30,9 | |||||||||||||||||
| 20 | 3/4" | -12 | 03310-12 | 37 | 30,4 | 03310-12 | 37 | 31,7 | 03310-12 | 37 | 30,7 | 00400-12 | 42-43 | 37 | 33,4 | 00400-12 | 42-43 | 37 | 33,4 |
| 34S-12 | 34 | 34,1 | 34S-12 | 34 | 34,7 | ||||||||||||||
| 25 | 1" | -16 | 03310-16 | 46,7 | 38,8 | 03310-16 | 46,7 | 41,4 | 03310-16 | 46,7 | 40 | 00400-16 | 44-46 | 46,5 | 41,5 | 00400-16 | 44-46 | 46,5 | 41,5 |
| 34S-16 | 48 | 42,5 | 34S-16 | 48 | 42,5 | ||||||||||||||
| 32 | 1.1/4" | -20 | 03310-20 | 59 | 49,8 | 03310-20 | 59 | 52,5 | 03310-20 | 59 | 00400-20 | 58-60 | 57 | 53 | |||||
| 38 | 1.1/2" | -24 | 03310-24 | 67 | 57 | 03310-24 | 67 | 57,8 | 03310-24 | 67 | 00400-24 | 63-65 | 65 | 60,8 | |||||
| 50 | 2" | -32 | 03310-32 | 80 | 68,2 | 03310-32 | 80 | 71,5 | 03310-32 | 80 | 00400-32 | 66-68 | 79 | 74,5 | |||||
